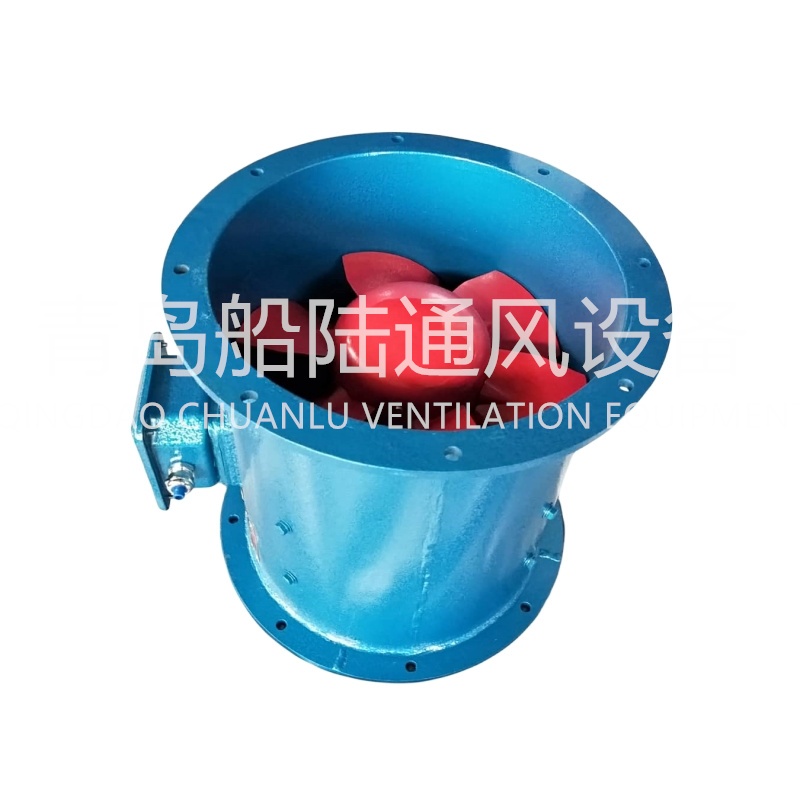

JCZ-100C 船舱用轴流通风机

一、概述

JCZ-100C 船舱用轴流通风机可输送空气、含有盐雾的海洋空气和含有少量油雾等的腐蚀性空气，JCZ系列船用轴流通风机适用于船舶上各种舱室的通风换气，也可应用于其他适当的场合。

JCZ-100C 船舱用轴流通风机按照GB11864《舰船用轴流通风机》和中国船舶检验局《钢质海船建造规范》有关规定设计制造。

二、特点

JCZ-100C 船舱用轴流通风机

机壳可制成开启式

可逆转

防腐性能好

抗摇摆，振动和冲击性能强

三、结构形式

JCZ-100C 船舱用轴流通风机制成电动机置于机壳内的结构，叶轮直接安装在电动机轴上。

叶轮由防腐铝合金浇铸制成，机壳采用钢质材料焊接而成。

机壳可根据需要制成整体式或沿轴向开启式。开启式机壳是将叶轮和电动机装在可开启的半机壳上，故便于现场检修和更换零部件。

JCZ-100C 船舱用轴流通风机制成从电动机端正视，叶轮按顺时针方向旋转。在使用中，允许通风机逆向旋转。

JCZ-100C 船舱用轴流通风机可配用380V/415V，50Hz或440V，60Hz船用交流电动机,也可根据客户要求定做。

四、技术参数

型号：JCZ-100C（CZ-100C）

品牌：青岛船陆

流量（m3/h）：33000-54000

压强(Pa)：320-730

功率(KW)：7.5/15

转速(r/min)：1160/1460

频率(HZ)：50/60

防护等级：IP56

绝缘等级：F

(以上技术参数也可根据客户具体要求定做).

五、外形尺寸

风机内径I.D.(mm) D1= 1000

法兰孔距P.C.D.(mm) D2= 1070

法兰外径O.D.(mm) D3= 1110

机壳长度L(mm) L= 900

(以上外形尺寸也可根据客户具体要求定做).

六、工作条件

环境温度：-25℃ ~ +50℃

空气相对湿度：≤95%

周期性摇摆：22.5°~ 45°

持续横倾：±15°

持续纵倾：±10°

振 动：有

冲 击：有
