CBZ-110B 船用防爆轴流风机
一.概述
CBZ-110B 船用防爆轴流通风机(以下简称“防爆通风机”)是按照GB11800《舰船用防爆轴流通风机》、GB3836.1-2000《爆炸性环境用防爆电气设备》中的1通用要求、GB3836.2-2000《爆炸性环境用防爆电气设备、隔爆型电气设备“d”》的有关规定和中国船舶检验局现行《钢质海船建造规范》的有关规定设计制造的。
CBZ-110B 船用防爆轴流通风机经中华人民共和国防爆检验单位检验合格,取得了防爆合格证,同时也经中国船级社检验合格,取得了产品船检证书。
二.特点
防爆,运转安全可靠、防腐蚀性能好、抗摇摆、振动和冲击性能强。
三. 结构形式
CBZ-110B 船用防爆轴流通风机有三种结构,即I型(甲板式)、Ⅱ型(管道式)和Ⅲ型(隔舱式)。整机结构,均为无火花型。
CBZ-110B 船用防爆轴流通风机 I型防爆电机装在机架上部,机架周围2目/英寸不锈钢网,整机立式安在甲板上,可用于抽风或送风。
CBZ-110B 船用防爆轴流通风机II型防爆通风机不带风帽,防蚀电动机为内装式,由静叶撑脚固定在机壳上,可立式或卧式安装,也可安装在甲板上,可用于抽风或送风。
根据用户特殊需要,可制成III型结构,即风机和电机分隔舱型式,中间加传动装置,密封填料函和挠性联轴器的结构,主要用于排除危险舱室的气体。
CBZ-110B 船用防爆轴流通风机制成从防爆电机端正视,叶轮按顺时针方向旋转的结构。
四.型号说明
例:CBZ-110 II (I)
C: 船用
B: 防爆
Z: 轴流
110: 机壳内径110cm
II (I):管道式(甲板式)

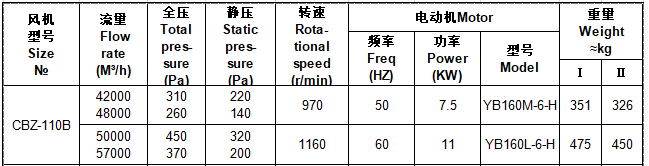

五.技术参数
六.外形安装尺寸
七.工作条件
环境温度:-25~+55℃
空气相对湿度:不大于95%
周期性摇摆:22.5~45度 (摇摆周期5~10S)
持续横倾:15度
持续纵倾:10度
振动:有
冲击:有
注:具体请与我司联系以便获得准确风机参数及报价!
我司可按照客户要求风机参数及外形尺寸定做,欢迎来电垂询!
